對三合一送料機構造組成的探討,客戶在實際使用中對三合一送料機的構造有一定的理解和認知是保證以后能夠更好的保養、維護的基礎,因而今天就跟大家簡單介紹一下我司三合一送料機NCHL系列的構造組合,希望對你們以后用三合一送料機中遇到的問題有所幫助。

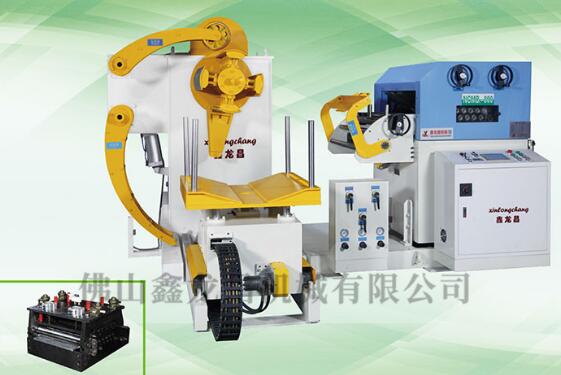

三合一送料機又名三機一體機、整平送料矯正機、多功能送料機等,是目前精沖行業、汽車行業、電子消費品行業、航天航空、建筑五金行業、家用電器等行業卷料板材自動化生產的理想機型,相比傳統分體式?jīng)_壓自動化生產線而言,該設備結構緊湊、占地面積小、自動化效率高(上料、入料、開卷、整平、送料全自動化完成)、整平精度更高(整平、送料同一機臺同時作業、能有效避免整平后的板材因內應力回彈,確保整平送料精度)、穩定性更好、故障率更低等優勢,因而在自動化生產線上得到了越來越普遍性的運用。
三合一送料機由資料架局部、整平送料局部與電氣控制局部三大功用組件組成:
1、開卷材料架組成包括材料架機架、轉動裝置于材料架機架中的料架漲縮卷筒(料架漲縮卷筒經過變頻器調速),托料臂、壓料臂、擋料輥等三個選配功能和上料臺車組成,其中托料臂安裝位于料架漲縮卷筒的左下方,壓料臂安裝位于料架漲縮卷筒的左上方,擋料輥安裝位于料架漲縮卷筒的右上方,上料臺車位于料架漲縮卷筒的下方。
2、整平送料部分組成包括整平送料機架,及裝置于整平送料機架上的折料臂、抬料臂、整平、送料和出料導向等五個部分組成,其中折料臂安裝裝置于整平送料機架的前端且與卷材料頭的位置相對,抬料臂安裝位于折料臂下方,出料導向安裝位于出料口端,出料導向由兩排垂直導向筒組成。
3、整平送料部分包括上整平機構、下整平機構、雙氣缸下壓機構、蝸輪蝸桿調節機構組成,運用的是平行輥式整平法和小變形矯正原理,上下兩排工作輥交叉排列進行材料精密矯正,送料帶料由雙氣缸下壓機構和兩組送料輥組成,整平放松由氣缸活塞帶動上滑塊壓下,使上整平機構下壓,傳動通過日本進口伺服完成材料的高精度送料。
4、傳動機構包括伺服馬達、行星伺服減速機、同步帶、高精度齒輪組成,伺服馬達驅動高精度行星伺服減速機,再經同步帶驅動送料輥輪和整平輥輪,完成精細化的送料整平,放松則由雙氣缸提升上滑塊完成板料的快速放松。
5、三合一送料機電氣控制采用兩段式,主電箱位于開卷部分和整平送料部分之間,正面(送料線方向)設置觸摸屏人機操作面板,人機交互面板為臺灣或日本進口品牌,整平送料機體與開卷材料架機體相聯局部,電路與管路均分為兩截式,方便對接使用。三合一送料機電氣元件品牌上均采用日本相關品牌電氣組件,具備品質高,使用壽命長,不易故障,精度高,全球聯保等優勢。
這是對三合一送料機的簡單描述,假如你有什么疑問, 請聯絡我為您進行更詳細解答。我們目標是提供最適合您的高性價比自動化解決方案,謝謝!
文章由:三合一送料機 http://baqmoe.cn/ 佛山鑫龍昌機械有限公司整理提供,此文觀點不代表本站觀點
