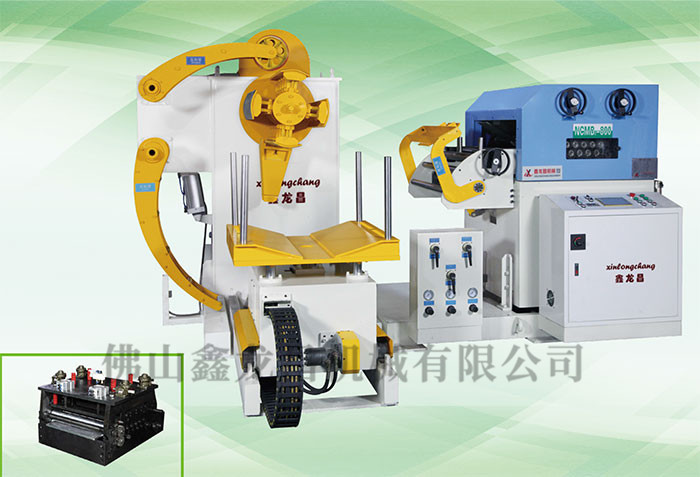

NCMB2 三合一伺服料架整平送料機
- 產品描述
產品特點:
1、大畫面彩色觸摸屏(日系)、伺服馬達、開關、變頻器、軸承、采用日本進口技術和材料,確保送料精度,在汽車大型送料與三C 產品制造單位送料設備上,打造了無可替代的差異性競爭力。
2、矯直滾輪及送料滾輪- 采用軸承鋼(SUJ2) 經熱處理、淬火處理、鍍硬鉻、研磨、HRC60 度以上。銅襯- 全部采用自潤軸承(OILESSMETAL) 或銅襯。
3、齒輪- 全部經淬火處理,鏈條及鍵槽定位采用緊密手工精密配合組裝。
4、整平部調整- 采用四點渦輪式附手輪及百分位表,可精密調整并輕易讀出0.1mm 的數值,整平后材料可調整為往上或往下的弧度及所所需平坦度。

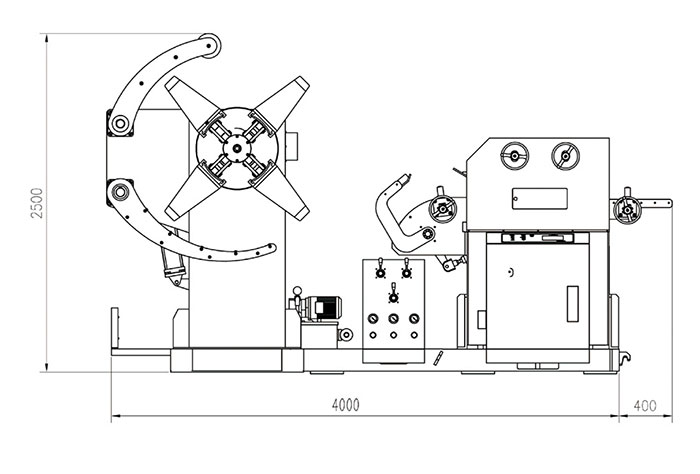

NCMB2結構圖:
技術規格:
型號Model | NCMB -300 | NCMB -400 | NCMB -500 | NCMB -600 | NCMB -800 |
板幅Stock Width (mm) | 30~300 | 30~400 | 30~500 | 30~600 | 30~800 |
板厚StockThickness (mm) | 0.3~3.2 | 0.3~3.2 | 0.3~3.2 | 0.3~3.2 | 0.3~3.2 |
卷材重量Coil Weight (kg) | 2000 | 2000 | 3000 | 3000 | 3000 |
卷材外徑Coil O.D (mm) | Φ1400 | Φ1400 | Φ1400 | Φ1400 | Φ1400 |
卷材內徑Coil I.D. (mm) | Φ508 | Φ508 | Φ508 | Φ508 | Φ508 |
工作速度Production Speed (m/h) | 16-24 | 16-24 | 16-24 | 16-24 | 16-24 |
工作滾輪Work Roll Number ( 支) | 上upper5/ 下lower4 | ||||
送料滾輪 Work Roll Number ( 支) | 上upper1/ 下lower1 | ||||
料架擴張方式Uncoil Expansion | 油壓式Manual 液壓擴張Hydraulic expansion | ||||
送料方向Feed direction | 從左至右/ 從右至左From left to right / right to left | ||||
料架馬達Uncoil Motor (kw) | 1.5 | 1.5 | 2.2 | 2.2 | 3.0 |
使用電源電壓Power (V) | 220/380 | ||||
空氣壓力Air Pressure | 5kgf/cm2 |
