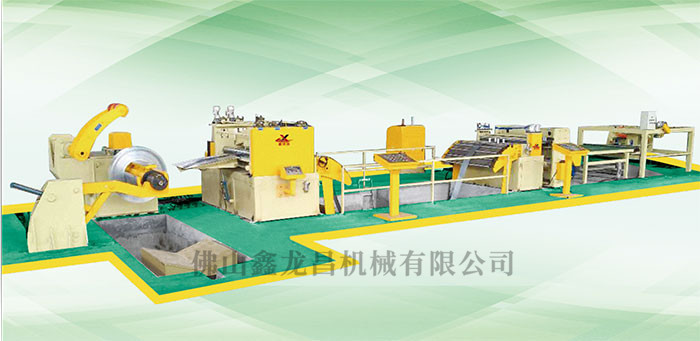

NCL4-大型鋼板橫剪開料線
- 產品描述
產品特點:
夾送19 輥整平機:
整平機帶引料裝置及直頭裝置,料頭經由引料裝置引導進入整平機輥系,同時直頭結構負責將料頭壓平直以便順利進入夾送輥,夾送輥由液壓缸控制升降,整平機上工作輥傾斜角度可以自動調整,壓下顯示量由百分表顯示。傳動由交流變頻電機經減速箱減速后帶動萬向聯軸器把動力傳遞給工作輥,所有工作輥均為主動輥。
NC7 輥整平夾送定尺機:
NC7 輥整平夾送定尺機由伺服電機驅動分配箱體經由萬向聯軸器傳遞至夾送輥及工作輥,夾送輥設置兩組,入口及出口各一對,以有效的防止鋼帶打滑,避免鋼帶定長不準確。
液壓馬達剪板機:
整機采用優質碳素結構鋼焊接而成,并進行了焊后退火處理。刀片采用Cr12MoV 材質,熱處理硬度達HRC52-58,四面刃口,剪切動力由液壓馬達驅動,每分鐘能剪切100 次。(空剪次數)
傳送皮帶:
負責將剪板機剪切下來的鋼板運送到碼板臺,帶張力調節結構,能有效的防止皮帶松動跑偏現象。
碼垛機:
龍門式結構,帶托輥裝置及拍打裝置,能將傳送輥道傳送過來的鋼板整齊的碼板至輸送平車上面。帶氣動吹浮系統,能有效防止板料刮傷,碼垛高度小于400(不含木托),重量小于3t。
技術規格:
型號Model | NCL4-800 | NCL4-1000 | NCL4-1300 | NCL4-1600 |
材料寬度Material width(mm) | 800 | 1000 | 1300 | 1600 |
材料厚度Material thickness(mm) | 0.3~2.2 | |||
橫剪速度Speed of feed(m/min) | 0-50 | |||
料卷內徑Coil .I.D.(mm) | 508-610 | |||
卷料外徑Coil.O.D(mm) | 1500 | |||
材料負荷重量Material weight(kg) | 3000-15000 | |||
空氣壓力Air supply kg/cm2 | 5kg/cm2 | |||
電源電壓Power(V) | AC380V |
