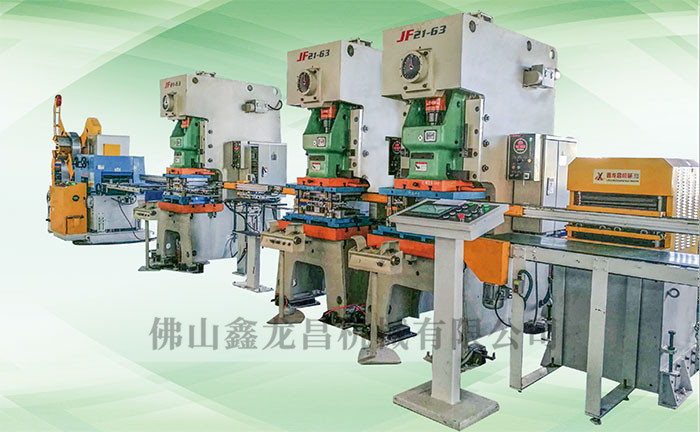

HDB 沖床連線多工程機械手
- 產品描述
產品特點：
1、沖床連線機械手以移送桿與裝設其上之真空吸盤，將工件在沖床內 各工位模具間追隨沖床曲軸角度同步移送。
2、沖床連線機械手對于沖壓件大小具備有極佳之可調整性，且自動化 連續運轉作業不僅延長沖床壽命減少能源消耗，并可達成高效率之 產出。
3、高效能的日本三菱伺服控制系統，以達到高應答運轉載要求，并在 不可預期之?dāng)嚯娀蜻^載發生時能及時停止運動機件，獲得高安全之 作業環境。
4、電子LED 監視標準控制系統內建有電子物流監視功能，可檢知工 件移送過程之誤送狀態，一旦在檢知工件有誤送，系統將使全線停 止，并于人機界面顯示。
5、運動控制各項驅動數值以表格方式內建于控制器，并經由譯碼器進 行沖床和傳送機之間同步演算。其他各操作程序及模式、工件誤送 監測等均儲存于PLC 中。
6、夾持方式采用真空吸盤；機械手可控制沖床聯動或單動，程序都有 設定；當任一方報警時都會停下來。
技術規格：
| 型號Model | HDB-1800 |
| 移送行程Transfer stroke | 1800mm |
| 舉升行程Lift stroke | 0-100mm |
| 移送精度Transfer accuracy | ±0.2mm |
| 取料方式Material | 真空吸盤 |
| 單個手臂負載重量Load weight |
MAX10KG 驅 |
| 驅動方式Driving mode | 安川伺服 |
| 循環工作時間Cycle working time | 生產效率≤ 5 秒 |
| 移送方向Transfer direction | 左至右 |
| 傳動方式driving mode | 同步帶 |
| 負載主件尺寸Load main part size | 最大1800*800mm |
