HYN 獨立機械手
- 產品描述
產品特點:

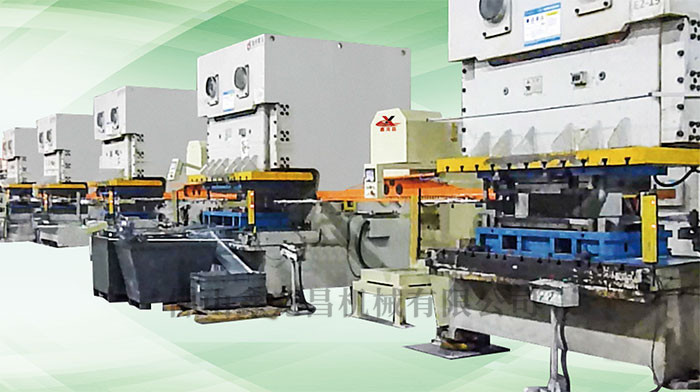

專為沖壓行業中多臺沖床連線生產實現沖壓件作定位精密移送、連續自動化作業所研發生產的自動送料、移載設備。采用高性能、日本三菱伺服馬達驅動,經精密傳動機構及搭配真空吸盤,電磁鐵或氣動夾爪等多元化取料方式,為客戶提供可24H 全天候運行,穩定可靠的設備,從而實現縮短生產節拍,提高生產效率之目的,提升客戶在同行業中具有強大的技術保障和競爭優勢。
驅動機構:
前送行程使用進口齒輪同步帶作動以精密斜面鋼軌及導輪組導引。舉升機構采用伺服馬達滾珠絲桿式并以雙支平衡氣缸輔助導引。
高效能的AC 伺服系統:
前送選用高性能運動控制系統及內建剎車的AC 伺服馬達,以達到高性能運轉要求,并在不可預期之斷電或過載發生時,能及時停止運動機件,獲得高安全之作業環境。
控制:
各項驅動數值以預設內建于控制器,其他各操作程序及模式、工件誤送監測等均儲存于PLC 中。系統具有誤送料、缺料檢知,并能在異常狀態發生是做畫面顯示。
擴展性:
設備可與NC 送料機、雙積積料架,三合一送料機、搭配連線使用、實現全自動化運行。
技術規格:
型號Model | HYN 系列 |
驅動方式Driving mode | 全伺服 |
X 軸行程( 左右移) | 3000(可定制) |
送料精度Feeding accuracy | ±0.20mm |
吸料檢知Absorb detector | 近接式傳感器、真空檢知 |
外部電源需求External power demand | 3P AC380V |
驅操作方式Drive mode | 中央操作平臺(觸摸屏) |
Z 軸行程(升降)Z-axis travel (up and down) | 150mm(可定制) |
最大抓取重量Maximum grab weight | 10kg |
抓取料方式Capture mode | 真空吸附、電磁鐵、夾爪 |
運行節拍Run the beat | Max:12 次/min( 具體視線體配置) |
